轉矩流變儀的設計目的是在高剪切效果下使聚合物熔體的多相組分得以良好混合，在此工藝條件下，被高度剪切的物料反抗混合的阻力與其粘度成正比。轉矩流變儀通過扭矩傳感器測量這種阻力，得到扭矩隨時間變化曲線稱之為“流變曲線”，用來分析高分子材料的加工和流變性能，同時制備各種預混試樣用于物理和化學性能的測試。

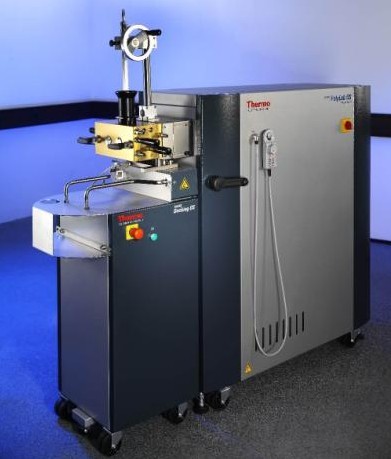

HAAKE PolyLab系列轉矩流變儀是世界上第一臺采用了模塊化技術和即聯即用技術的轉矩流變儀創新型號。主機是控制中心，具有驅動和控制測量單元的功能。受控輔機（如混合單元和擠出單元）是智能化的針對特定應用的測量單元，可通過總線系統將測量數據傳輸?shù)街鳈C(jī)。這種模塊化結構具有良好的擴展性和適應性，可配備各種模頭和擠出后加工設備，適用于造粒、吹膜、片材擠出、管材擠出、電纜包覆、熔融紡絲、毛細管流變測試等不同應用。該系統主要包括主機、混合系統、單螺桿擠出系統、雙螺桿擠出系統、口模和相關應用軟件等不同功能單元。

1．主機
功率： 7KW/16KW
扭矩： 雙量程120/400Nm
扭矩解析度： 0.01/0.1Nm
轉速： 280或550rpm
轉速解析度： 0.1/min
過載保護： 電子式，無剪切銷

2．混合器
混合腔體積： 120或625cm3
材質： 不銹鋼DIN1.4301
溫度： 400ºC（可選450ºC）
控溫方式： 電加熱，壓縮空氣冷卻
轉速： 250rpm
齒輪比： 3:2或2:3

3．單螺桿擠出機
螺桿直徑： 19.05mm
螺桿長徑比： 25:1
材質： 氮化不銹鋼DIN1.8550
溫度： 450ºC
壓力： 700bar
轉速： 250rpm

4．錐形反向雙螺桿擠出機
螺桿直徑： 31.8/20mm
溫度： 450ºC
轉速： 250rpm
壓力： 700bar
控溫方式： 電加熱，壓縮空氣冷卻
擠出量： 10Kg/h(試材料)


5．平行同向雙螺桿擠出機
螺桿直徑： 16或24mm
螺桿長徑比： 25:1到40:1
機筒： 組合式，可整體水平打開
溫度： 400ºC(可選450ºC)
轉速： 1100rpm
加熱段： 7到10段

HAAKE PolyLab OS（Open Solutions）是一個創新的轉矩流變儀平臺，“OS”相對于基礎平臺概念，是“開放式系統”的意思。這個系統基于開放的工業標準設計，允許標準的傳感器和其他附件連接，進行光學、粘度和光譜測量，能夠?yàn)椴煌臏y(cè)試項目而靈活更改儀器配置，在加工行業具有廣闊的市場應用前景。同時它不僅保留了PolyLab系統原有的強大功能，而且采用了目前世界上最先進的數據采集和傳輸系統，使儀器的遠程控制及遠程診斷成為可能。用戶可以輕松的于辦公室的電腦上觀察在實驗室中進行的實驗操作，為目前最先進的轉矩流變儀。
